Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

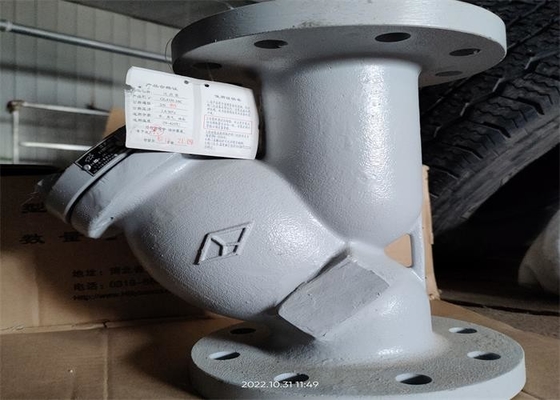

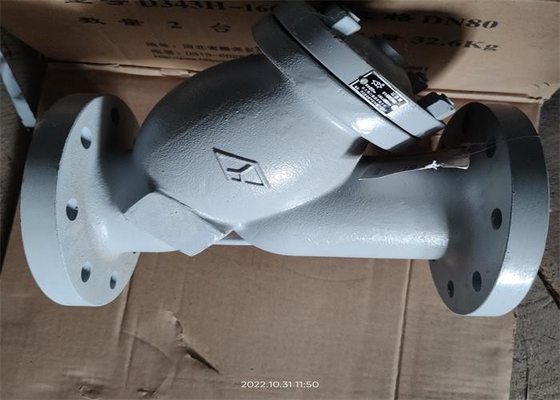

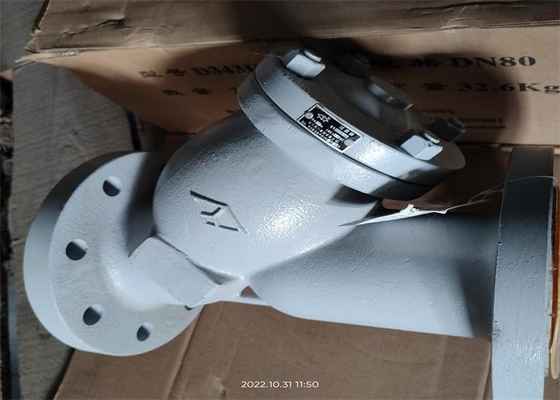

| Ονομασία προϊόντος: | Y Βαλβίδα φίλτρου | Υλικό σώματος: | Ανθρακούχο χάλυβα |
|---|---|---|---|
| Χρώμα: | Αίτημα πελάτη, γκρίζο | Σύνδεση: | Απολήξεις φλάντζας, RF |
| Μέγεθος: | DN15~DN500 | Πίεση: | 2.5Mpa |
| Τύπος: | Σουρωτήρι τύπου Y. βαλβίδα φίλτρου | υλικό φίλτρου: | 304, ss304 |
| Μεσαίο: | νερό λαδιού ατμού | Θερμοκρασία: | -29℃~425℃ |
| Υψηλό φως: | Βαλβίδα φίλτρου 2,5 mpa y,τυπική βαλβίδα φίλτρου y gb |
||
Τα φίλτρα από χυτό χάλυβα χρησιμοποιούνται ευρέως στη μεταλλουργία, τη χημική βιομηχανία, το πετρέλαιο, τη χαρτοποιία, την ιατρική, τα τρόφιμα, τα ορυχεία, την ηλεκτρική ενέργεια, τα αστικά, οικιακά και άλλα πεδία αερίου.Το φίλτρο από χυτοσίδηρο είναι μια απαραίτητη συσκευή στον αγωγό του μέσου μετάδοσης, που συνήθως εγκαθίσταται στην είσοδο της βαλβίδας εκτόνωσης πίεσης, της βαλβίδας εκτόνωσης πίεσης, της βαλβίδας τοποθέτησης ή άλλου εξοπλισμού, για την εξάλειψη των ακαθαρσιών στο μέσο, προκειμένου να προστατεύεται η κανονική χρήση των βαλβίδων και εξοπλισμού, μείωση του κόστους συντήρησης του εξοπλισμού.
Όταν το υγρό εισέρχεται στο φίλτρο με ένα στοιχείο φίλτρου, οι ακαθαρσίες μπλοκάρονται από το στοιχείο φίλτρου και το καθαρό αέριο φίλτρου αποβάλλεται από την έξοδο του φίλτρου.Όταν είναι απαραίτητος ο καθαρισμός, εφόσον ο κύλινδρος του φίλτρου είναι αποσυναρμολογημένος, το στοιχείο φίλτρου αφαιρείται και στη συνέχεια μπορεί να επαναφορτωθεί μετά τον καθαρισμό.Επομένως, η χρήση και η συντήρηση του φίλτρου από χυτοσίδηρο είναι εξαιρετικά βολική.
| Τύπος | DN | μεγάλο | ρε | ρε1 | ρε2 | bf | Z-Φd |
| GL41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 |
| 20 | 145 | 105 | 75 | 55 | 16-2 | 4-Φ14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | |
| 50 | 220 | 160 | 125 | 100 | 20-3 | 4-Φ18 | |
| 65 | 250 | 180 | 145 | 120 | 22-3 | 8-Φ18 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | |
| 100 | 310 | 230 | 190 | 160 | 24-3 | 8-Φ23 | |
| 125 | 350 | 270 | 220 | 184 | 26-2 | 8-Φ26 | |
| 150 | 380 | 300 | 250 | 211 | 28-2 | 8-Φ26 | |
| 200 | 500 | 360 | 310 | 274 | 30-2 | 12-Φ26 | |
| 250 | 550 | 425 | 370 | 330 | 32-2 | 12-Φ30 | |
| 300 | 670 | 485 | 430 | 389 | 34-2 | 16-Φ30 | |
| 350 | 700 | 555 | 490 | 448 | 38-2 | 16-Ф33 | |
| 400 | 800 | 626 | 550 | 503 | 40-2 | 16-Φ36 | |
| 450 | 825 | 670 | 600 | 548 | 46-2 | 20-Φ36 | |
| 500 | 850 | 730 | 660 | 609 | 48-2 | 20-Φ36 |
| Σώμα | WCB |
| Δίχτυ φίλτρου αέρα | 304 |
| τσιμούχα | 08F+Εύκαμπτος γραφίτης |
| Γυναικείο καπελλάκι | WCB |
| Καρύδι | 35 |
| πρόσωπο με πρόσωπο | GB/T 12221 |
| Διαστάσεις σύνδεσης φλάντζας | JB/T 79.1 |
| Επιθεώρηση βαλβίδων | GB/T 26480 |
| Hell Test (νερό) | 2,4 mpa |
| Κατάλληλη θερμοκρασία | -29℃ ≤t ≤ 425 ℃ |
| Κατάλληλη πίεση | πίεση < 1,6 MPa. |
| Κατάλληλο μέσο | λάδι ατμού νερού |
| Μπορεί να χαλάσει | Αιτία αποτυχίας | Μέθοδος εξάλειψης |
| Διαρροή στο μεσαίο στόμα |
1. Βλάβη ή αστοχία του μεσαίου στοματικού επιθέματος.
2. Η επιφάνεια σφράγισης του μεσαίου στόματος είναι κατεστραμμένη. |
1. Επανατοποθετήστε το μεσαίο μαξιλαράκι στο στόμα.
2. Επισκευάστε την επιφάνεια στεγανοποίησης. |
1. Αυτό το προϊόν πρέπει να φυλάσσεται σε ξηρή αποθήκη και απαγορεύεται αυστηρά η αποθήκευσή του στην ύπαιθρο.
2. Το προϊόν εγκαθίσταται συχνά στην είσοδο της βαλβίδας μείωσης πίεσης, της βαλβίδας εκτόνωσης πίεσης, της υδραυλικής βαλβίδας ελέγχου ή του εξοπλισμού αερίου νερού.
3. Θα πρέπει να τοποθετηθεί σε απόσταση 6-10 φορές τη διάμετρο της προστατευμένης βαλβίδας.
4. Ο αγωγός για την εγκατάσταση αυτής της βαλβίδας πρέπει να παρακαμφθεί.
5. Ελέγξτε εάν τα μπουλόνια είναι χαλαρά.Αν είναι χαλαρά, σφίξτε τα.
Κατά την εγκατάσταση, η ροή του μέσου πρέπει να είναι συνεπής με την κατεύθυνση του βέλους στο σώμα της βαλβίδας.
7. Οι συνθήκες λειτουργίας θα πρέπει να είναι σύμφωνες με τις απαιτήσεις των προδιαγραφών απόδοσης.
8. Η ροή του επιλεγμένου προϊόντος πρέπει να είναι μεγαλύτερη ή ίση με τη ροή που απαιτείται από τον αγωγό.
