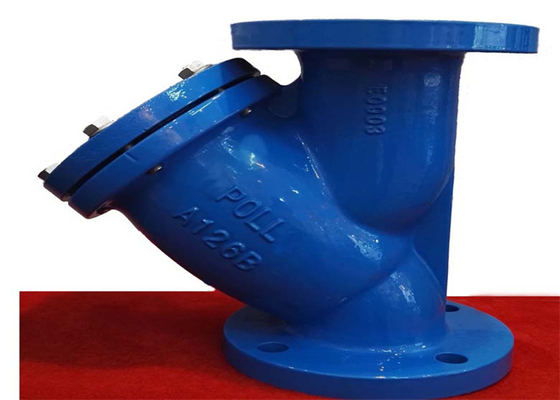

| Ονομασία προϊόντος: | Y Βαλβίδα φίλτρου | Πίεση: | Μέσης Πίεσης |
|---|---|---|---|
| Πρότυπο: | Πρότυπα API | Υλικό σώματος: | Χυτοσίδηρος |
| Σύνδεση: | Απολήξεις φλάντζας, RF | Χρώμα: | μπλε, αίτημα του πελάτη |
| Τύπος: | φίλτρο τύπου Y, Εξαρτήματα σωλήνων | Meidum: | Νερό ατμός λαδιού |
| Υψηλό φως: | βαλβίδα φίλτρου api y,βαλβίδα φίλτρου 125 lb y,βαλβίδα φίλτρου τύπου 80 mm y |
||
Τα φίλτρα από χυτοσίδηρο χρησιμοποιούνται ευρέως στη μεταλλουργία, τη χημική βιομηχανία, το πετρέλαιο, την χαρτοποιία, την ιατρική, τα τρόφιμα, τα ορυχεία, την ηλεκτρική ενέργεια, τα αστικά, οικιακά και άλλα πεδία αερίου.Το φίλτρο από χυτοσίδηρο είναι μια απαραίτητη συσκευή στον αγωγό του μέσου μετάδοσης, που συνήθως εγκαθίσταται στην είσοδο της βαλβίδας εκτόνωσης πίεσης, της βαλβίδας εκτόνωσης πίεσης, της βαλβίδας τοποθέτησης ή άλλου εξοπλισμού, για την εξάλειψη των ακαθαρσιών στο μέσο, προκειμένου να προστατεύεται η κανονική χρήση των βαλβίδων και εξοπλισμού, μείωση του κόστους συντήρησης του εξοπλισμού.
Όταν το υγρό εισέρχεται στο φίλτρο με ένα στοιχείο φίλτρου, οι ακαθαρσίες μπλοκάρονται από το στοιχείο φίλτρου και το καθαρό αέριο φίλτρου αποβάλλεται από την έξοδο του φίλτρου.Όταν είναι απαραίτητος ο καθαρισμός, εφόσον ο κύλινδρος του φίλτρου είναι αποσυναρμολογημένος, το στοιχείο φίλτρου αφαιρείται και στη συνέχεια μπορεί να επαναφορτωθεί μετά τον καθαρισμό.Επομένως, η χρήση και η συντήρηση του φίλτρου από χυτοσίδηρο είναι εξαιρετικά βολική.
| Μέγεθος | μεγάλο | ρε | Δ1 | σι | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Τέλος φλάντζας | ANSI B16.1 |
| Ονομαστική πίεση | 125 PSI |
| Δοκιμή κελύφους | 2,4 mpa |
| Κατάλληλη θερμοκρασία | θερμοκρασία ≤ 200 ℃ |
| Κατάλληλη πίεση | πίεση < 1,6 MPa. |
| Κατάλληλο μέσο | νερό λαδιού ατμού |
| Σώμα | ASTM A216 CL.B |
| Οθόνη | SS304 |
| Γυναικείο καπελλάκι | ASTM A216 CL.B |
| Βύσμα | ASTM 1035 |
1. Αυτό το προϊόν φυλάσσεται σε ξηρή αποθήκη και απαγορεύεται αυστηρά η αποθήκευση σε υπαίθριο χώρο.
2. Μακροχρόνια αποθήκευση, τακτική συντήρηση.
3. Το προϊόν εγκαθίσταται συνήθως στη βαλβίδα εκτόνωσης πίεσης, στη βαλβίδα εκτόνωσης πίεσης, στη βαλβίδα υδραυλικού ελέγχου ή στη χρήση μεσαίου εξοπλισμού στο άκρο εισόδου.
4. Παράκαμψη των σωληνώσεων για την εγκατάσταση του προϊόντος.
5. Το προϊόν πρέπει να εγκατασταθεί από την απόσταση της προστατευμένης βαλβίδας πρέπει να είναι 6 ~ 10 φορές η διάμετρος της προστατευμένης βαλβίδας.
6. Κατά την εγκατάσταση, η ροή του μέσου πρέπει να είναι συνεπής με την κατεύθυνση του βέλους στο σώμα.
7. Κατά την εγκατάσταση, το κάλυμμα βρίσκεται κάτω από τον άξονα διαμέτρου.
8. Η κοιλότητα του σωλήνα και της βαλβίδας πρέπει να καθαρίζονται πριν από την εγκατάσταση.
9. Οι συνθήκες λειτουργίας πρέπει να είναι συνεπείς με τις απαιτήσεις των κύριων προδιαγραφών απόδοσης.
10. Ο καθαρισμός ή ο καθαρισμός πρέπει να πραγματοποιείται όταν η διαφορά πίεσης εισόδου και εξόδου είναι μεγαλύτερη από 0,2 MPa.
Αυτό το προϊόν αποτελείται από σώμα, κάλυμμα, φίλτρο και άλλα μέρη, το μέσο από την εισαγωγή στο, μέσω του φίλτρου οθόνης φίλτρου, από την έξοδο
