Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

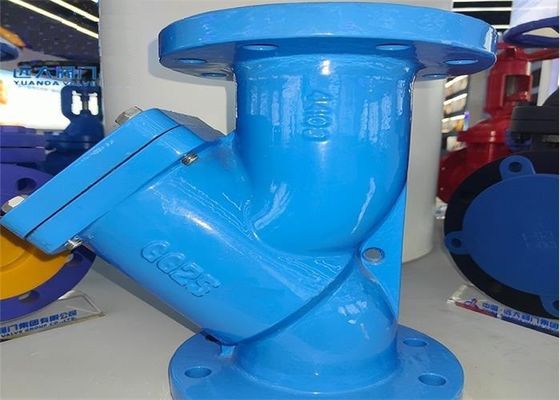

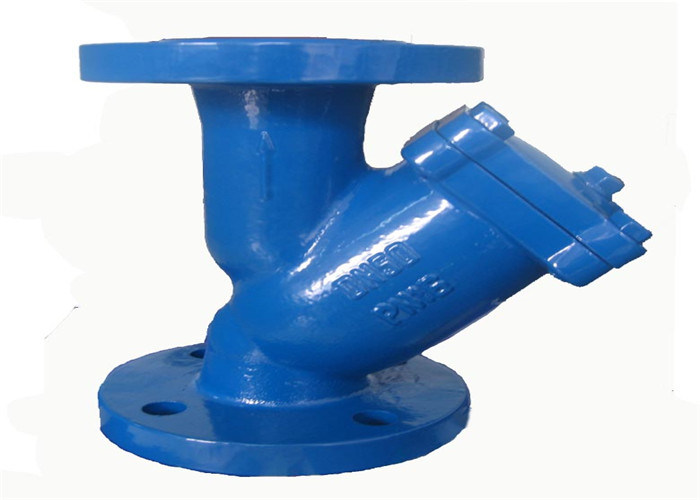

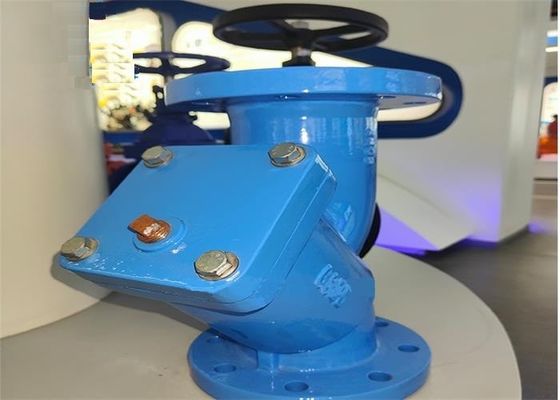

| Ονομασία προϊόντος: | Y Βαλβίδα φίλτρου | Ονομα: | Βαλβίδα φίλτρου φλάντζας |
|---|---|---|---|
| Σύνδεση: | Άκρες φλαντζών | Μέγεθος: | DN50~DN200 |
| Χρώμα: | μπλε, αίτημα του πελάτη | Πλέγμα: | 10~100 |
| Μεσο ΜΑΖΙΚΗΣ ΕΝΗΜΕΡΩΣΗΣ: | Νερό, Πετρέλαιο, Αέριο | Πίεση: | Μέσης Πίεσης |
| Υψηλό φως: | άκρα φλάντζας y βαλβίδα φίλτρου,μέγεθος 100 mm y βαλβίδα φίλτρου,συμπαγής δομή y βαλβίδα φίλτρου τύπου |
||
Αυτό το προϊόν είναι κατάλληλο για ονομαστική πίεση ≤1,6 MPa, θερμοκρασία 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C νερό, ≤ 0,2 MPa κορεσμένο ατμό, αγωγό πετρελαίου, μπορεί να φιλτράρει βρωμιά, καθίζηση, σκουριά και άλλα συντρίμμια στο Μεσαίο.
| Μέγεθος | μεγάλο | ρε | Δ1 | Δ2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Ονομα εξαρτήματος | Υλικό |
| Σώμα, Καπό | GG25/GGG40.3 |
| φίλτρο | 304 |
| Μπουλόνι | 25/35 |
| Τέλος φλάντζας | BS EN1092-2 |
| Ανίχνευση και δοκιμή | BS EN 12266 |
| Ονομαστική πίεση | 1,6 Mpa |
| Hell Test (νερό) | 2,4 mpa |
| Κατάλληλη θερμοκρασία | θερμοκρασία ≤ 200 ℃ |
| Κατάλληλη πίεση | πίεση < 1,6 MPa. |
| Κατάλληλο μέσο | λάδι ατμού νερού |
Η βαλβίδα είναι από το μέσο στην είσοδο, μέσω της οθόνης φίλτρου για να επιτευχθεί ο σκοπός του φιλτραρίσματος, από τη ροή εξόδου προς τα έξω.
1. Απλό σχήμα, καλή τεχνολογία κατασκευής, ευρύ φάσμα εφαρμογής, εύκολο στην εγκατάσταση.
2. Λογική και συμπαγής δομή, πλήρης εμφάνιση, στο έργο μπορεί να φιλτράρει τις ακαθαρσίες στο μέσο.
3. Το μέσο μπορεί να ρέει από την κατεύθυνση της εισόδου της βαλβίδας, να φιλτράρει μέσα από την οθόνη του φίλτρου και να ρέει έξω από την έξοδο για να επιτευχθεί ο σκοπός του φιλτραρίσματος.
1. Αυτό το προϊόν είναι εγκατεστημένο στον αγωγό για το φιλτράρισμα διαφόρων ειδών στον αγωγό και την προστασία της κανονικής λειτουργίας των βαλβίδων ή του εξοπλισμού.
2. Πρέπει να τοποθετηθεί παράκαμψη στους αγωγούς για την εγκατάσταση του προϊόντος.
3. Η κοιλότητα του σωλήνα και της βαλβίδας πρέπει να καθαρίζονται πριν από την εγκατάσταση.
4. Η βαλβίδα δεν πρέπει να υποβάλλεται σε μεγάλες εξωτερικές δυνάμεις μετά την εγκατάσταση.
5. Όταν η τοπική ελάχιστη θερμοκρασία είναι χαμηλότερη από 4℃, πρέπει να λαμβάνεται προστασία μόνωσης.Καθώς η τελική βαλβίδα θα πρέπει να χρησιμοποιείται με θέρμανση σωλήνα ή μανδύα, για να αποφευχθεί η θερμοκρασία του τοιχώματος του σωλήνα κάτω από 0℃.
6. Απαγορεύεται αυστηρά η εγκατάσταση και χρήση στον αγωγό υπό κραδασμούς ή ταχεία μεταβολή της μέσης θερμοκρασίας.
7. Το προϊόν εγκαθίσταται συνήθως στην είσοδο της βαλβίδας μείωσης πίεσης, της υδραυλικής βαλβίδας ελέγχου και άλλου εξοπλισμού.Η θέση εγκατάστασης πρέπει να είναι 6-10 φορές μεγαλύτερη από τη διάμετρο της προστατευμένης βαλβίδας και η κατεύθυνση ροής του μέσου πρέπει να είναι σύμφωνη με την κατεύθυνση του βέλους του σώματος της βαλβίδας.Διαφορετικά, η λειτουργία φίλτρου δεν επιτυγχάνεται.
