| Όνομα προϊόντων: | Βαλβίδα νερού ορείχαλκου | Υλικό σώματος: | ορείχαλκος |
|---|---|---|---|
| Χρώμα: | πρόσωπο ορείχαλκου | Θερμοκρασία εργασίας: | -10°C σε 150°C |
| Μέγεθος: | DN15 To100 | Μέσο: | Αέρας, νερό, πετρέλαιο |
| Σύνδεση: | Περασμένος κλωστή | Πίεση: | 1.6Mpa |
| Υψηλό φως: | Περασμένη κλωστή βαλβίδα σφαιρών PTFE σφραγίδα,Περασμένη κλωστή βαλβίδα σφαιρών 1,6 MPA |
||
Η βαλβίδα χρησιμοποιείται για το νερό θερμοκρασίας ≤150℃, τον ατμό και το έλαιο και άλλη non-corrosive μέση σωλήνωση για το άνοιγμα και το κλείσιμο

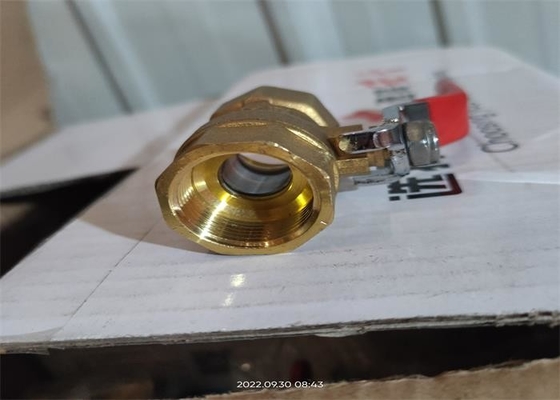

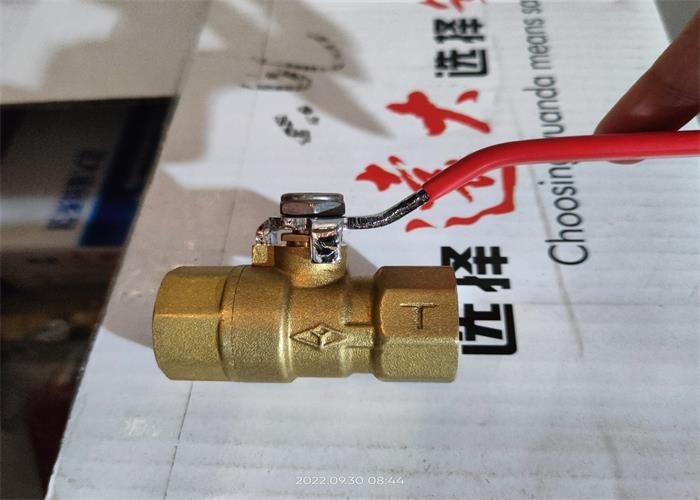

Το Q11f-16t αποτελείται από το σώμα βαλβίδων, τη σφαίρα, το μίσχο βαλβίδων, τη λαβή και άλλα μέρη. Η λαβή είναι παράλληλη στον άξονα σωλήνων για να δείξει ότι η βαλβίδα είναι στην ανοικτή θέση, και την κάθετο στον άξονα σωλήνων για να δείξει ότι η βαλβίδα είναι στην κλειστή θέση. Η λαβή είναι γυρισμένο 90° για να πραγματοποιήσει το άνοιγμα και το κλείσιμο.
| Τύπος | Γ | Μέγεθος (χιλ.) | ||
| Λ | Χ | Ι | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 1 1/4 | 77.5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| Όνομα μερών | Υλικό |
| Σώμα | HPb59-1 |
| Σφαίρα | HPb59-1 |
| Μίσχος | HPb59-1 |
| Σφραγίδα | PTFE |
| Τύπος |
Πίεση (MPA) |
Εξεταστική πίεση | Temperature℃ | Μέσο | |
|
Shell (νερό) MPA |
Σφραγίδα (νερό) MPA |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150℃ | Νερό, εσωτερικό αέριο ≤ 0.4mpa, αέρας ≤ 0.6mpa, non-corrosive υγρό σωληνώσεων |
1. Αυτή η βαλβίδα κρατιέται σε μια ξηρά αποθήκη εμπορευμάτων, και είναι αυστηρά απαγορευμένη για να αποθηκευτεί υπαίθρια.
2. Η μακροπρόθεσμη αποθήκευση πρέπει να διατηρηθεί τακτικά.
3. Το προϊόν μπορεί να εγκατασταθεί σε οποιαδήποτε θέση και οποιαδήποτε σωλήνωση, και οι συνθήκες εργασίας πρέπει να είναι σύμφωνες με τις απαιτήσεις στις προδιαγραφές απόδοσης.
4. Ενώπιον της εγκατάστασης, η δοκιμή πίεσης πρέπει να πραγματοποιηθεί για να καλύψει τις απαιτήσεις ενώπιον της εγκατάστασης.
5. Η κοιλότητα σωλήνων και βαλβίδων πρέπει να καθαριστεί ενώπιον της εγκατάστασης.
6. Μετά από την εγκατάσταση, το προϊόν δεν θα υποβληθεί σε μια μεγάλη εξωτερική δύναμη.
7. Η κατεύθυνση της λαβής πρέπει να είναι σύμφωνη με την κατεύθυνση του τετραγωνικού αυλακιού του μίσχου
