Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

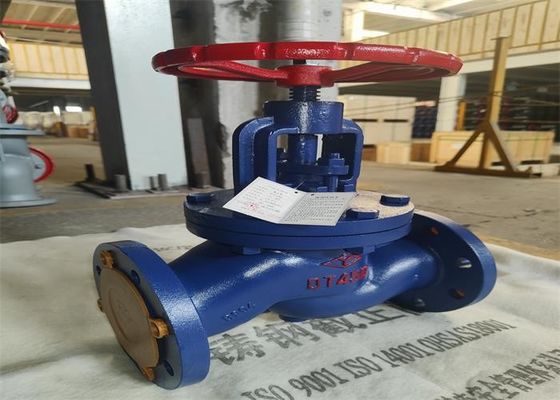

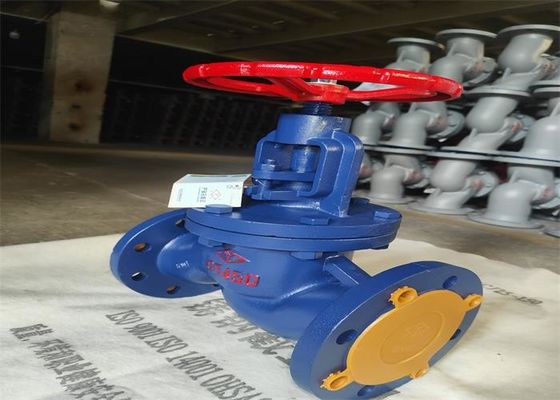

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα σφαιρών | Πίεση: | 1.6 MPA |
|---|---|---|---|
| Δύναμη: | Handwheel | Κατάλληλη θερμοκρασία: | ≤200℃ |
| Σύνδεση: | Τέλος φλαντζών | Χρώμα: | Αίτημα πελάτη, μπλε |
| Υλικό σώματος: | Φαιός σίδηρος | Μέσο: | Αέριο ελαίου νερού, νερό, ατμός |
| Υψηλό φως: | 15mm βαλμένη φλάντζα βαλβίδα σφαιρών,βαλμένη φλάντζα βαλβίδα σφαιρών ΜΒ πρότυπα,1.6 τύπος φλαντζών βαλβίδων σφαιρών πίεσης MPA |
||
1. Το J41t/w/h/f/x-16 είναι μια συνδεδεμένη φλάντζα βαλβίδα στάσεων που συμμορφώνεται με τα πρότυπα gb/t12233
2. Η βαλβίδα αποτελείται από το σώμα βαλβίδων, το δίσκο, το καπό, τη ράβδο βαλβίδων και handwheel.
Γυρίστε τη ρόδα χεριών για να κάνετε το μίσχο βαλβίδων να περιστραφεί, ώστε να οδηγηθεί ο δίσκος βαλβίδων για να αυξηθεί ή να πέσει για να επιτύχει το σκοπό και
1. Η δομή είναι λογική και συμπαγής, και ο όγκος είναι μικρός. Το σώμα βαλβίδων είναι βαρελοειδές ή βελτιωμένο, και η μορφή είναι όμορφη.
2. Η ροπή ανοίγματος και κλεισίματος είναι μικρή, και η σφραγίδα είναι ασφαλής και αξιόπιστη.
3. Το κάθισμα βαλβίδων μπορεί να είναι ένα αναπληρώσιμο κάθισμα βαλβίδων, το οποίο μπορεί να αντιστοιχηθεί το υλικό σφραγίζοντας επιφάνειας του κλείνοντας μέρους σε οποιοδήποτε συνδυασμό για να καλύψει τις απαιτήσεις των συνθηκών εργασίας.
| Τύπος |
Ονομαστικός |
Μέτρηση (χιλ.) | |||||||
| Λ | Δ | D1 | D2 | BF | Ζ-Φd | Χ | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Κύριο υλικό μερών
| Όνομα μερών | Υλικό |
| Καπό σώματος | DN15-65 όλκιμος σίδηρος του /DN80-300 φαιού σιδήρου |
| Μίσχος | Χάλυβας άνθρακα, ανοξείδωτο |
| Δίσκος |
Γκρίζο iron+Brass, φαιός σίδηρος, Γκρίζος χάλυβας iron+Stainless, γκρίζο iron+F4, γκρίζο iron+rubber |
| στόλισμα | XB300 |
| Συσκευασία | Εύκαμπτος γραφίτης |
| Καρύδι μπουλονιών | 25/35 |
| Δαχτυλίδι με σφραγιδόλιθο | HR200/Brass (μόνο forDN15-50) |
