Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

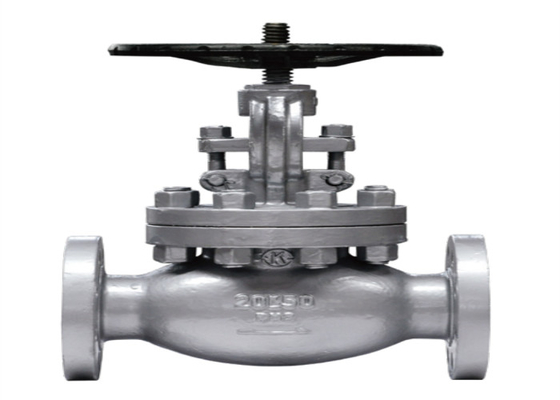

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα σφαιρών | Μέγεθος: | DN50 σε DN200 |
|---|---|---|---|
| Υλικό σώματος: | χάλυβας άνθρακα | Μέσο: | Αέριο ελαίου νερού, νερό |
| Χρώμα: | Αίτημα πελάτη, αργυροειδές λευκό | Τύπος σύνδεσης: | RF |
| Τύπος: | βαλβίδα σφαιρών | Ανοικτός: | Handwheel |
| Υψηλό φως: | 20k τύπος φλαντζών βαλβίδων σφαιρών πίεσης,κορεατικός τυποποιημένος τύπος φλαντζών βαλβίδων σφαιρών,βαλμένη φλάντζα βαλβίδα σφαιρών χυτοχάλυβα ατμού |
||
Χαρακτηριστικά γνωρίσματα βαλβίδων
1. Η δομή είναι λογική και συμπαγής, και ο όγκος είναι μικρός. Το σώμα βαλβίδων είναι βαρελοειδές ή βελτιωμένο, και η μορφή είναι όμορφη.
2. Η ροπή ανοίγματος και κλεισίματος είναι μικρή, και η σφραγίδα είναι ασφαλής και αξιόπιστη
Χρήση
Αυτή η βαλβίδα χρησιμοποιείται κυρίως για να συνδέσει ή να κόψει το μέσο καθ'οδόν. Γενικά, δεν υπάρχει καμία ανάγκη να ρυθμιστεί η ροή
Μέγεθος σύνδεσης
| Τύπος | DN | Λ | Δ | D1 | D2 | BF | Ζ-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289.5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Τύπος | Πίεση | Πίεση δοκιμής | Κατάλληλο Temperature℃ | Κατάλληλο μέσο | |
|
Δύναμη (νερό) MPA |
Εσωκλείστε (νερό) MPA |
||||
|
J41H-20K
|
20K | 5.3 | 3.9 | -10~120℃ | Πετρέλαιο, νερό, ατμός |
| Όνομα μερών | Υλικό |
| Καπό σώματος | WCB |
| Μίσχος | 25 |
| Καρύδι μίσχων | 2Cr13 |
| Δίσκος | ZCuAl10Fe3 |
