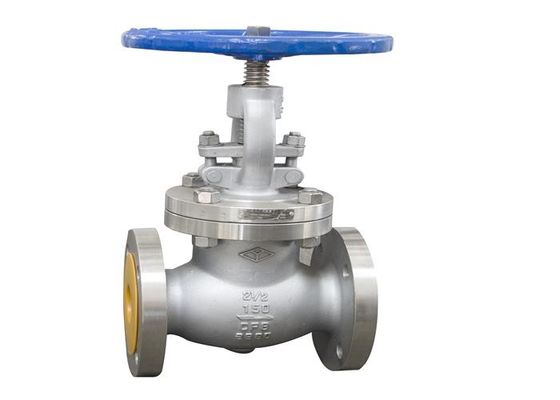

| Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα σφαιρών | Τυποποιημένος ή μεταβλητός: | Πρότυπα |
|---|---|---|---|
| υλικό σωμάτων: | Ανοξείδωτο | Μέγεθος: | DN15-DN150mm |
| Μέσο: | Αέριο ελαίου νερού, νερό | Χρώμα: | Ανοξείδωτο χρώμα |
| Τύπος σύνδεσης: | Φλάντζα | Κατάλληλη θερμοκρασία: | ≤200℃ |
| Υψηλό φως: | βαλμένη φλάντζα dn150mm βαλβίδα σφαιρών,βαλμένη φλάντζα βαλβίδα σφαιρών API πρότυπα,150lb βαλβίδα σφαιρών πίεσης που βάζεται φλάντζα |
||
Αυτή η βαλβίδα χρησιμοποιείται κυρίως για να συνδέσει ή να κόψει το μέσο καθ'οδόν. Γενικά, δεν υπάρχει καμία ανάγκη να ρυθμιστεί η ροή.
1. Αυτή η βαλβίδα είναι φλάντζα που συνδέεται, και το μέγεθος φλαντζών θα συμμορφωθεί με τα πρότυπα Ansi Β 16,5.
2. Αυτή η βαλβίδα αποτελείται από το σώμα βαλβίδων, το καπό, το δίσκο, το μίσχο, το καρύδι μίσχων, handwheel και άλλα μέρη. Με την περιστροφή handwheel, ο μίσχος περιστρέφεται, και ο μίσχος οδηγεί το δίσκο για να επιτύχει πάνω η κάτω το σκοπό και.
| Τύπος | DN | Λ | Δ | D1 | D2 | BF | Ζ-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Όνομα μερών | Υλικό |
| Σώμα, καπό | CF8 |
| Δίσκος | CF8 |
| Μίσχος | F304 |
| Καρύδι μίσχων | ZCuAI10Fe3 |
| Πιθανή αποτυχία | Αιτία της αποτυχίας | Μέθοδος αποβολών |
| Διαρροή της επιφάνειας σφράγισης |
1. Υπάρχει sundries και ρύπος μεταξύ των επιφανειών σφράγισης. 2. Η επιφάνεια σφράγισης είναι χαλασμένη. |
1 καθαρίζει το ρύπο και sundries στην επιφάνεια σφράγισης. 2. Refinish η επιφάνεια σφράγισης. |
| Διαρροή υλικών πληρώσεως |
1. Ο αδένας συσκευασίας δεν σφίγγεται. 2. Ανεπαρκές υλικό πληρώσεως. 3. Αποτυχία συσκευασίας. |
1. Ομοιόμορφα συμπιέστε τη συσκευασία. 2. Προσθέστε το υλικό πληρώσεως. 3. Αντικαταστήστε με τη νέα συσκευασία. |
|
Διαρροή της επιφάνειας σφράγισης σύνδεσης φλαντζών |
1. Τα μέσα μπουλόνια φλαντζών δεν σφίγγονται ή η συμπίεση είναι ανώμαλη. 2. Η επιφάνεια σφράγισης της συνδέοντας φλάντζας είναι χαλασμένη |
1. Σφίγξτε τα μπουλόνια ομοιόμορφα. 2. Refinish η επιφάνεια σφράγισης φλαντζών. |
