Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

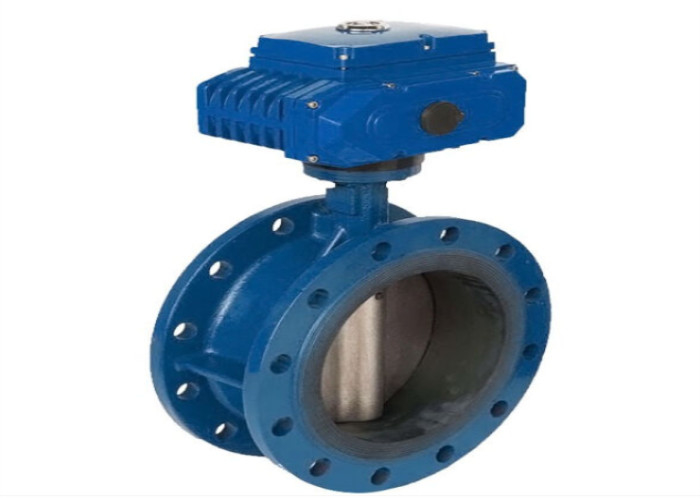

Όνομα προϊόντων: | Βαλμένη φλάντζα βαλβίδα πεταλούδων | Υλικό σώματος: | Όλκιμος σίδηρος |
---|---|---|---|
χρώμα: | Μπλε/αίτημα του πελάτη | Σύνδεση: | τέλος φλαντζών |
Πίεση: | 1.6 MPA | θερμοκρασία: | ≤80℃ |
Μέσο: | Νερό | Δύναμη: | Ηλεκτρικός |
Επισημαίνω: | Όλκιή βαλβίδα πεταλούδων φλαντζών σιδήρου,Ηλεκτρική βαλβίδα πεταλούδων φλαντζών,1.6 όλκιή βαλβίδα πεταλούδων σιδήρου MPA |
Η βαλβίδα χρησιμοποιείται ευρέως στις διάφορες σωληνώσεις της παροχής νερού και της αποξήρανσης, χτίζοντας την πυροπροστασία και άλλα συστήματα, ειδικά στις σωληνώσεις πυροπροστασίας. Η βαλβίδα μπορεί να χρησιμοποιηθεί στις σωληνώσεις ή τον εξοπλισμό με τα μη διαβρωτικά μέσα για, και τη ροή.
Η βαλβίδα συνδέεται με τη φλάντζα. Η βαλβίδα αποτελείται από το σώμα βαλβίδων, το πιάτο δίσκων, τον άξονα βαλβίδων, το κεφάλι εργαλείων σκουληκιών και άλλα μέρη
Ενεργοποιήστε τη συσκευή εργαλείων σκουληκιών, περιστραφείτε τον άξονα βαλβίδων από 90 °, οδηγήστε το πιάτο πεταλούδων για να περιστραφείτε από 90 °, και πραγματοποιήστε το άνοιγμα ή το κλείσιμο. Λόγω των χαρακτηριστικών της συσκευής εργαλείων σκουληκιών, η ροή μπορεί να ρυθμιστεί αυθαίρετα.
1. Η δομική διάσταση συμμορφώνεται με το ΜΒ/t12221, με το μικρό όγκο, την ελαφριά και εύκολη λειτουργία.
2. Η δομή υιοθετεί τη μισή δομή άξονων, η οποία λειτουργεί σε 90 βαθμούς και ανοίγει γρήγορα Το πιάτο δίσκων έχει την υψηλής αντοχής, μεγάλη περιοχή υπερχείλισης, τη μικρές αντίσταση ροής και την ενέργεια - αποταμίευση.
3. Το μέσο μπορεί να ρεύσει σε οποιαδήποτε κατεύθυνση και από τις δύο πλευρές της βαλβίδας πεταλούδων φλαντζών, η οποία μπορεί να συνδεθεί ή να κοπεί.
4. Μικρή λειτουργούσα ροπή, labor-saving και ελαφρύς.
5. Ο αριθμός ανοίγματος και κλεισίματος των δοκιμών είναι μέχρι 10000, με τη μακριά ζωή υπηρεσιών.
6. Επιτύχετε την πλήρη σφράγιση, και η διαρροή της δοκιμής αερίου είναι μηδέν.
DN | Λ | Δ | Δ1 | BF | ζ-Фd | ||||
10 | 16 | 10 | 16 | 10 | 16 | ||||
50 | 108 | 160 | 125 | 20-3 | 4-Ф18 | ||||
65 | 112 | 180 | 145 | 20-3 | 4-Ф18 | ||||
80 | 114 | 195 | 160 | 22-3 | 8-Ф18 | ||||
100 | 127 | 215 | 180 | 22-3 | 8-Ф18 | ||||
125 | 140 | 245 | 210 | 24-3 | 8-Ф18 | ||||
150 | 140 | 280 | 240 | 24-3 | 8-Ф23 | ||||
200 | 152 | 335 | 295 | 26-3 | 8-Ф23 | 12-Ф23 | |||
250 | 165 | 390 | 405 | 350 | 355 | 28-3 | 12-Ф23 | 12-Ф28 | |
300 | 178 | 440 | 460 | 400 | 410 | 28-4 | 12-Ф23 | 12-Ф28 | |
350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | |
400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | |
450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | |
500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | |
600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | |
700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | ||||
800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 |
