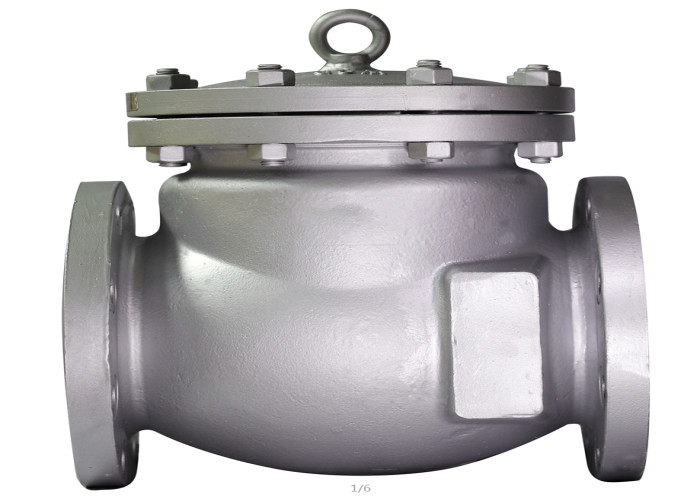

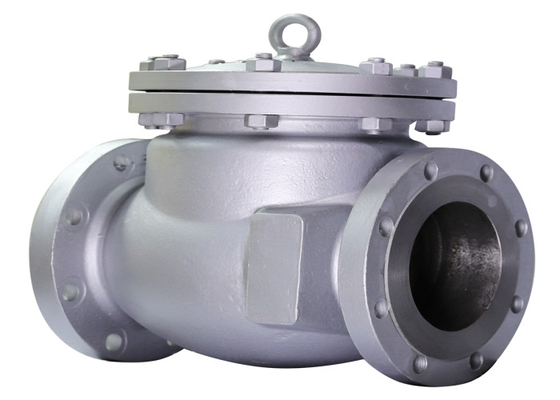

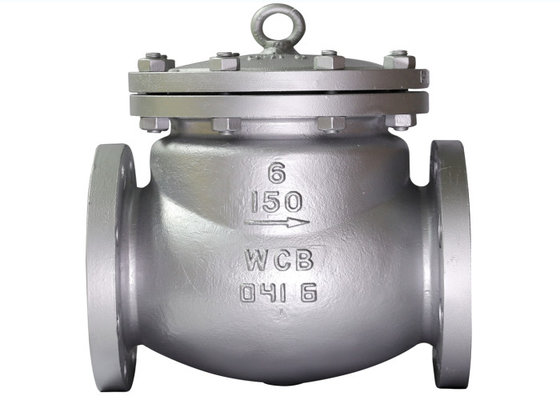

H44H-300LB βαλμένη φλάντζα βαλβίδα αντεπιστροφής ταλάντευσης πίεσης χυτοχάλυβα 300LB API

Εισαγωγή

Η βαλβίδα αντεπιστροφής ταλάντευσης, επίσης γνωστή ως μονόδρομη βαλβίδα ή βαλβίδα αντεπιστροφής, χρησιμοποιείται για να αποτρέψει backflow του μέσου καθ'οδόν. Η βαλβίδα της οποίας τα ανοίγοντας και κλείνοντας μέρη ανοίγουν ή κλείνουν αυτόματα από τη μέσες ροή και τη δύναμη για να αποτρέψουν μέσο backflow καλείται βαλβίδα αντεπιστροφής. Η βαλβίδα αντεπιστροφής είναι μια αυτόματη βαλβίδα, η οποία χρησιμοποιείται κυρίως στη σωλήνωση με τη μονόδρομη ροή του μέσου. Το μέσο επιτρέπεται μόνο για να ρεύσει σε μια κατεύθυνση για να αποτρέψει τα ατυχήματα. Η βαλβίδα θα εγκατασταθεί καθ'οδόν γενική οριζόντια

Χρήση:

Η βαλβίδα αντεπιστροφής ταλάντευσης ισχύει στην ονομαστική πίεση PN1 0MPa~42.0MPa, Class150-2500 Ονομαστική διάμετρος DN15 ~ 1200mm, ~ nps1/2 48 Στις διάφορες σωληνώσεις με τη θερμοκρασία εργασίας - 196 ~ 540 ℃, αυτό χρησιμοποιούνται για να αποτρέψουν μέσο backflow. Με την επιλογή των διαφορετικών υλικών (WCB, CF8 (μ), CF3 (μ), 1gr5mo, 15crmo1v, αυτό μπορεί να εφαρμοστεί για να ποτίσει, ατμός, πετρέλαιο, νιτρικό οξύ, οξικό οξύ, ισχυρό οξειδωτικό μέσο, η ουρία και άλλα μέσα. Χρησιμοποιείται κυρίως στο πετρέλαιο, το χημικό, φαρμακευτικό, χημικό λίπασμα, τη ηλεκτρική δύναμη και άλλες σωληνώσεις

δομή:

Η βαλβίδα αντεπιστροφής ταλάντευσης υιοθετεί την ενσωματωμένη rocker δομή ταλάντευσης. Όλα τα ανοίγοντας και κλείνοντας μέρη της βαλβίδας εγκαθίστανται μέσα στο σώμα βαλβίδων και δεν διαπερνούν το σώμα βαλβίδων. Εκτός από το σφραγίζοντας στόλισμα και το σφραγίζοντας δαχτυλίδι που χρησιμοποιούνται στη μέση φλάντζα, δεν υπάρχει καμία εξωτερική διαρροή δείχνει συνολικά, ώστε να αποβάλει τη δυνατότητα της διαρροής βαλβίδων. Η σύνδεση rocker βαλβίδων αντεπιστροφής ταλάντευσης του βραχίονα και του δίσκου βαλβίδων υιοθετεί τη σφαιρική δομή σύνδεσης, έτσι ώστε ο δίσκος βαλβίδων έχει έναν ορισμένο βαθμό ελευθερίας μέσα σε 360 βαθμούς και έχει την κατάλληλη αποζημίωση θέσης μικροϋπολογιστών

Κύρια μέρος και υλικά
