Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

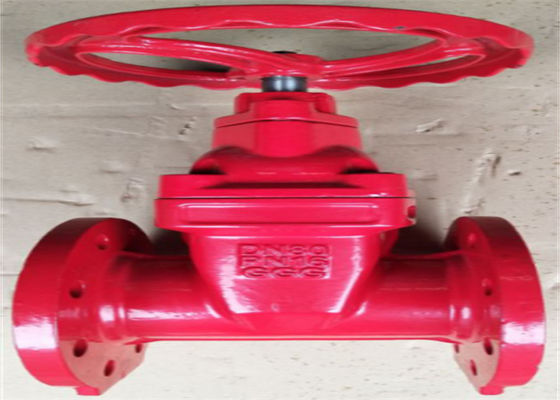

| Όνομα προϊόντων: | Βαλβίδες πυροπροστασίας | χρώμα: | κόκκινος |
|---|---|---|---|
| συνδέστε: | τέλος φλαντζών | υλικό σωμάτων: | Όλκιμος σίδηρος |
| μέγεθος: | DN50 σε DN200 | πίεση: | 1.6 MPA |
| δύναμη: | handwheel | στέλεχος: | Λιγότερο ανοξείδωτο |
| Υψηλό φως: | Αντιδιαβρωτική βαλβίδα πυλών προσβολής του πυρός,Μαλακή βαλβίδα πυλών προσβολής του πυρός σφραγίδων,Προσβολή του πυρός βαλβίδων πυλών φλαντζών |
||
Η μαλακή βαλβίδα πυλών σφραγίδων, η βιομηχανική βαλβίδα, το ανοίγοντας και κλείνοντας μέρος της μαλακής βαλβίδας πυλών σφραγίδων είναι η πύλη. Η κατεύθυνση μετακίνησης της πύλης είναι κάθετη στη ρευστή κατεύθυνση. Τη βαλβίδα πυλών μπορεί μόνο να ανοίξουν πλήρως και κλειστός πλήρως, να μην ρυθμιστεί και. Ο κριός έχει δύο επιφάνειες σφράγισης. Οι δύο επιφάνειες σφράγισης της ο συνηθέστερα χρησιμοποιημένης βαλβίδας RAM τρόπου διαμορφώνουν μια σφήνα, και η γωνία σφηνών ποικίλλει με τις παραμέτρους βαλβίδων. Η ονομαστική διάμετρος είναι DN50 ~ DN1200, και η θερμοκρασία υπηρεσιών: ≤ 200 ℃.
Η πύλη της βαλβίδας πυλών σφηνών μπορεί να γίνει σε ένα σύνολο, το οποίο καλείται βαλβίδα πυλών χάλυβα Μπορεί επίσης να γίνει σε έναν κριό που μπορεί να παραγάγει τη μικρή παραμόρφωση για να βελτιώσει το manufacturability του και να αποζημιώσει την απόκλιση της γωνίας της επιφάνειας σφράγισης στη διαδικασία επεξεργασίας. Αυτό το είδος κριού καλείται ελαστικό κριό.
Οι μαλακές βαλβίδες πυλών σφραγίδων διαιρούνται σε μαλακές βαλβίδες πυλών σφραγίδων μίσχων αύξησης και μαλακές βαλβίδες πυλών σφραγίδων μίσχων μη αύξησης. Γενικά, υπάρχουν τραπεζοειδή νήματα στην ανυψωτική ράβδο. Μέσω του καρυδιού στη μέση του κριού και του αυλακιού οδηγών στο σώμα βαλβίδων, την περιστροφική κίνηση αλλάζουν στη γραμμική κίνηση, δηλ., η λειτουργούσα ροπή αλλάζουν στη λειτουργούσα ώθηση. Όταν τη βαλβίδα ανοίγουν, όταν το ύψος ανύψωσης του κριού είναι ίσο με τους χρόνους 1:1 η διάμετρος βαλβίδων, το ρευστό κανάλι είναι εντελώς απελευθερωμένο, αλλά αυτή η θέση δεν μπορεί να ελεγχθεί κατά τη λειτουργία. Σε πραγματική χρήση, vertex του μίσχου βαλβίδων χρησιμοποιείται όπως το σημάδι, δηλ., η θέση που δεν μπορεί να ανοίξουν χρησιμοποιείται ως πλήρως ανοικτή θέση του. Προκειμένου να εξεταστεί το φαινόμενο κλειδώματος που προκαλείται από την αλλαγή θερμοκρασίας, το ανοίγουν συνήθως στη μέγιστη θέση και την έπειτα γυρισμένη στροφή πίσω 1/2-1 ως θέση της πλήρως ανοικτής βαλβίδας. Επομένως, η ορθάνοικτη θέση της βαλβίδας θα καθοριστεί σύμφωνα με τη θέση του RAM (δηλ. κτύπημα). Αυτό το είδος βαλβίδας θα εγκατασταθεί γενικά οριζόντια καθ'οδόν
| Μέγεθος | Λ | Δ | D1 | D2 | Β | Φ | Zxфd |
| 50 | 178 ±1.5 | 165 | 125 | 99 | 19 | 3 | 4xф19 |
| 65 | 190 ±2 | 185 | 145 | 118 | 19 | 3 | 4xф19 |
| 80 | 203 ±2 | 200 | 160 | 132 | 19 | 3 | 8xф19 |
| 100 | 229 ±2 | 220 | 180 | 156 | 21 | 3 | 8xф19 |
| 125 | 254±2 | 250 | 210 | 184 | 22 | 3 | 8xф19 |
| 150 | 267 ±2 | 285 | 240 | 211 | 22 | 3 | 8xф23 |
| 200 | 292 ±2 | 340 | 295 | 266 | 23 | 3 | 12xф23 |
| 250 | 330 ±3 | 405 | 350/355 | 319 | 26 | 3 | 12Xф28 |
| 300 | 356±3 | 460 | 400/410 | 370 | 28.5 | 4 | 12Xф28 |
